Die Börger Edelstahlbehälter in Segmentbauweise eignen sich hervorragend für die Lagerung von jeglicher Art von Flüssigkeiten.
Größen von 30 bis 5.000 m³ Fassungsvermögen, unterschiedliche Edelstahlarten und verschiedene Dachkonstruktionen ermöglichen eine individuelle Anpassung an nahezu jeden Anwendungsfall.
Aufbau
An wenigen Tagen erledigt

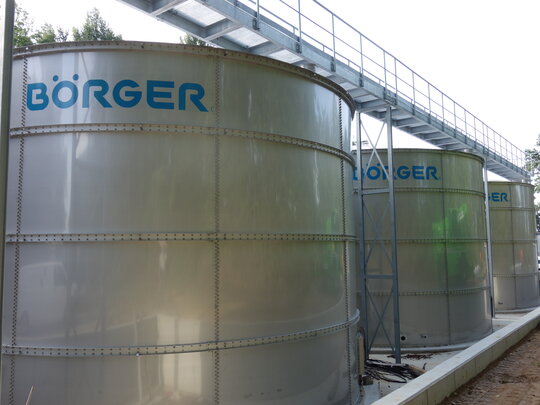

Der Börger Edelstahl-Behälter besteht aus einzelnen Edelstahlsegmenten (1,50 x 3,00 m), die miteinander verschraubt werden.
Im waagerechten Stoßbereich werden die einzelnen Platten durch das umlaufende U-Profil stabilisiert. Der zylindrische Behälter wird auf eine planglatte Bodenplatte aufgebaut, verschraubt und dauerhaft versiegelt.

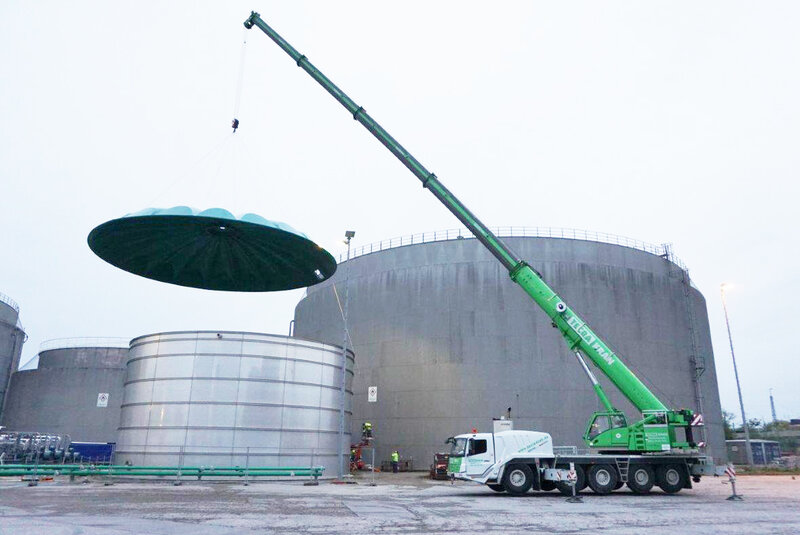

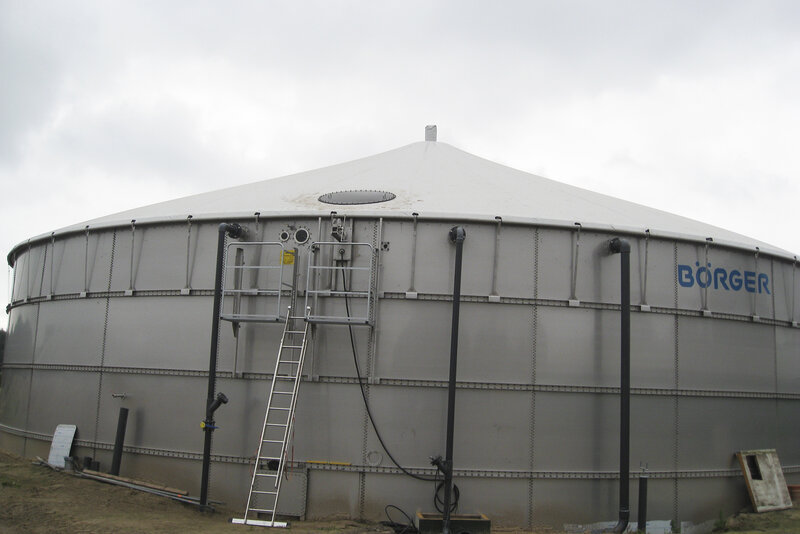

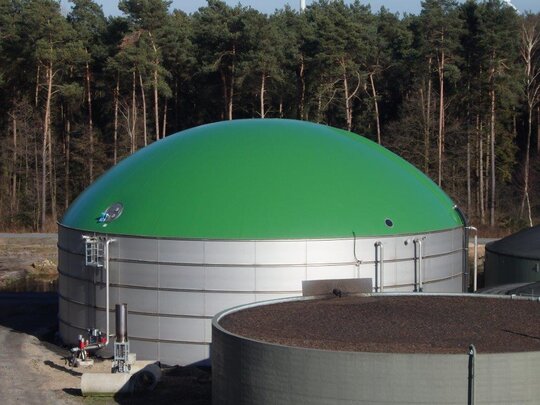

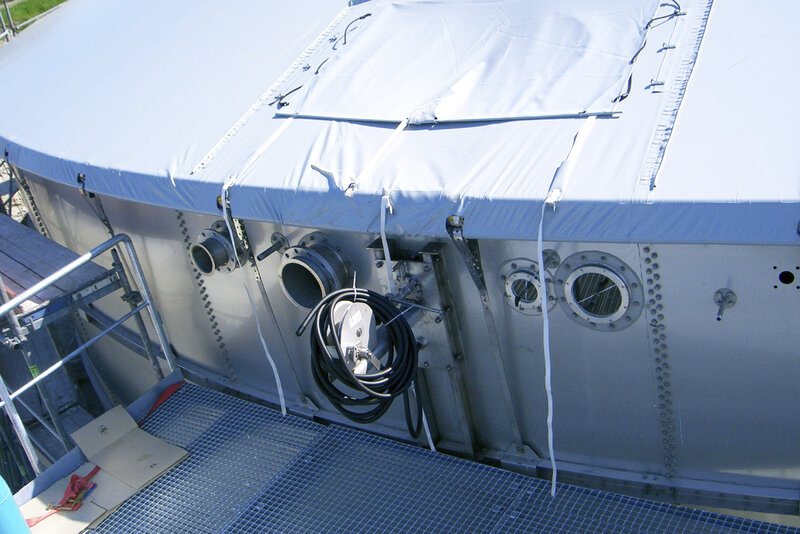

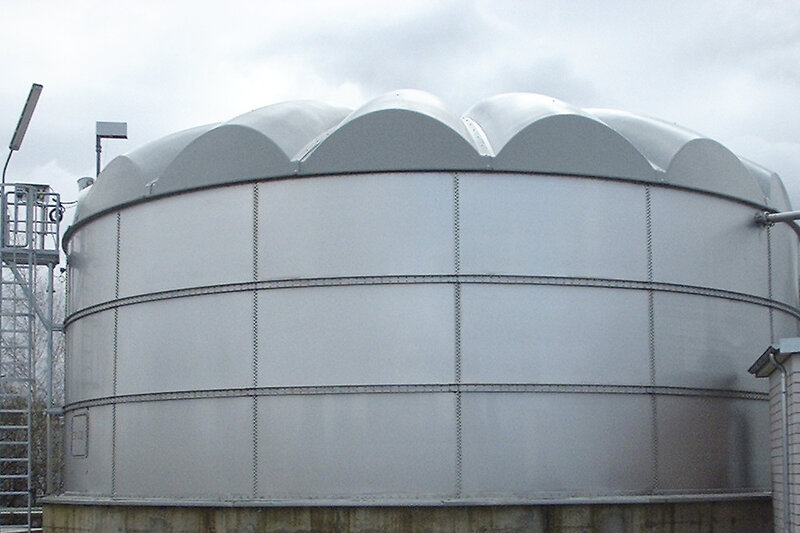

Dachkonstruktionen
Für jeden Behälter das passende Dach
Die Edelstahlbehälter werden in den unterschiedlichsten Bereichen eingesetzt. Dabei werden für jeden Anwendungsfall andere Anforderungen an das Behälterdach gestellt.
Bei uns können Sie aus den verschiedensten Dachkonstruktionen die für Ihren Bedarf richtige Lösung auswählen.
Die Behältergrößen mit Volumen zwischen 30 und 5.000 m³ sind je nach Bedarf entweder hoch und schmal oder niedrig und breit dimensionierbar.
Die Edelstahlbehälter können planmäßig aufstockbar ausgelegt werden, sodass später jederzeit durch weitere Segmentringe ein größeres Behältervolumen realisiert werden kann.
| Typ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Zyl. Höhe (m) | 1,50 | 3,00 | 4,50 | 6,00 | 7,50 | 9,00 | 10,50 | 12,00 | ||
| Ø (m) | Fläche (m²) | |||||||||
| 04 | 3,71 | 11 | 32 m³ | 49 m³ | 65 m³ | 81 m³ | 97 m³ | 114 m³ | 130 m³ | |
| 05 | 4,63 | 17 | 51 m³ | 76 m³ | 101 m³ | 126 m³ | 152 m³ | 177 m³ | 202 m³ | |
| 06 | 5,56 | 24 | 36 m³ | 73 m³ | 109 m³ | 146 m³ | 182 m³ | 219 m³ | 255 m³ | 291 m³ |
| 07 | 6,48 | 33 | 49 m³ | 99 m³ | 148 m³ | 198 m³ | 247 m³ | 297 m³ | 346 m³ | 396 m³ |
| 08 | 7,41 | 43 | 65 m³ | 129 m³ | 194 m³ | 259 m³ | 323 m³ | 388 m³ | 453 m³ | 517 m³ |
| 09 | 8,34 | 55 | 82 m³ | 164 m³ | 246 m³ | 328 m³ | 410 m³ | 492 m³ | 574 m³ | 656 m³ |
| 10 | 9,26 | 67 | 101 m³ | 202 m³ | 303 m³ | 404 m³ | 505 m³ | 606 m³ | 707 m³ | 808 m³ |
| 11 | 10,19 | 82 | 122 m³ | 245 m³ | 367 m³ | 489 m³ | 612 m³ | 734 m³ | 856 m³ | 979 m³ |
| 12 | 11,12 | 97 | 146 m³ | 291 m³ | 437 m³ | 583 m³ | 728 m³ | 874 m³ | 1.020 m³ | 1.165 m³ |
| 13 | 12,04 | 114 | 171 m³ | 342 m³ | 512 m³ | 683 m³ | 854 m³ | 1.025 m³ | 1.195 m³ | |
| 14 | 12,97 | 132 | 198 m³ | 396 m³ | 595 m³ | 793 m³ | 991 m³ | 1.189 m³ | 1.387 m³ | |
| 15 | 13,89 | 152 | 227 m³ | 455 m³ | 682 m³ | 909 m³ | 1.136 m³ | 1.364 m³ | ||
| 16 | 14,82 | 173 | 259 m³ | 517 m³ | 776 m³ | 1.035 m³ | 1.294 m³ | 1.552 m³ | ||
| 17 | 15,75 | 195 | 292 m³ | 584 m³ | 877 m³ | 1.169 m³ | 1.461 m³ | 1.753 m³ | ||
| 18 | 16,67 | 218 | 327 m³ | 655 m³ | 982 m³ | 1.310 m³ | 1.637 m³ | 1.964 m³ | ||
| 19 | 17,6 | 243 | 365 m³ | 730 m³ | 1.095 m³ | 1.460 m³ | 1.825 m³ | 2.190 m³ | ||
| 20 | 18,53 | 270 | 405 m³ | 809 m³ | 1.214 m³ | 1.618 m³ | 2.023 m³ | 2.427 m³ | ||
| 21 | 19,45 | 297 | 446 m³ | 891 m³ | 1.337 m³ | 1.783 m³ | 2.228 m³ | |||
| 22 | 20,38 | 326 | 489 m³ | 979 m³ | 1.468 m³ | 1.957 m³ | 2.447 m³ | |||
| 23 | 21,3 | 356 | 534 m³ | 1.069 m³ | 1.603 m³ | 2.138 m³ | 2.672 m³ | |||
| 24 | 22,23 | 388 | 582 m³ | 1.164 m³ | 1.747 m³ | 2.329 m³ | 2.911 m³ | |||
| 25 | 23,16 | 421 | 632 m³ | 1.264 m³ | 1.896 m³ | 2.528 m³ | 3.160 m³ | |||
| 26 | 24,08 | 456 | 683 m³ | 1.366 m³ | 2.049 m³ | 2.732 m³ | 3.416 m³ | |||
| 27 | 25,01 | 491 | 737 m³ | 1.474 m³ | 2.211 m³ | 2.948 m³ | 3.684 m³ | |||
| 28 | 25,94 | 528 | 793 m³ | 1.585 m³ | 2.378 m³ | 3.171 m³ | 3.964 m³ | |||
| 29 | 26,86 | 567 | 850 m³ | 1.700 m³ | 2.550 m³ | 3.400 m³ | 4.250 m³ | |||
| 30 | 27,79 | 606 | 910 m³ | 1.820 m³ | 2.729 m³ | 3.639 m³ | 4.549 m³ | |||
| 31 | 28,71 | 648 | 971 m³ | 1.942 m³ | 2.913 m³ | 3.884 m³ | 4.855 m³ | |||
| 32 | 29,64 | 690 | 1.035 m³ | 2.070 m³ | 3.105 m³ | 4.140 m³ | 5.175 m³ | |||
| 33 | 30,57 | 734 | 1.101 m³ | 2.202 m³ | 3.303 m³ | 4.404 m³ | ||||
| 34 | 31,48 | 779 | 1.167 m³ | 2.335 m³ | 3.502 m³ | 4.670 m³ | ||||
Für jede Anwendung den passenden Edelstahl
Um für jede Lagerflüssigkeit einen perfekt geeigneten Behälter bauen zu können, bieten wir unsere Edelstahlbehälter in unterschiedlichen Materialien an.
Hochwertige Edelstähle und massive Wandstärken garantieren eine lange Lebensdauer bei höchster Wertstabilität und geben Ihnen auch in Zukunft die Sicherheit, sich für den richtigen Behälter entschieden zu haben.
Immer die beste Lösung
Durch unterschiedliche Baugrößen, Materialien, Dachvarianten, Rührgeräte und sonstige Anbauteile können Börger Behälteranlagen so gebaut werden, dass sie mustergültig für Ihren Einsatzfall geeignet sind:
• Prozesswasserbehälter
• Schlammbehälter
• Flüssigmistlager
• Belebungsbecken
• Biogas-Fermenter oder Endlager
• Faulturm
• Lager für Flüssigfutter oder Feuchtgetreide
• Feuerlöschwasserlager
• Flüssigdüngerlager
• Lagerbehälter für Flüssigkeiten jeglicher Art
• usw.
Der Edelstahlbehälter mit DiBt-Zulassung
Börger Edelstahlbehälter haben die DIBt-Zulassung für JGS–Anlagen. Das Deutsche Institut für Bautechnik (DIBt) hat uns die DIBt-Zulassung für Jauche-Gülle-Silage (JGS)–Anlagen erteilt.
Vorteile:
• vereinfachte Erteilung einer Baugenehmigung
• Voraussetzung für die Beantragung von staatlichen Förderungen
• vorgezeichnete und geregelte Sachverständigenprüfung
• geregeltes Leckageerkennungssystem
• geprüftes Bausystem
• auf Langlebigkeit überprüftes Abdichtungssystem
• Anwendung diverser zugelassener Dichtstoffe
Hintergrund:
Seit dem 1.8.2017 ist die neue „Anlagerverordnung zum Umgang mit wassergefährdeten Stoffen“ (AwSV) in Kraft getreten und dient als Grundlage bei Genehmigungsverfahren für Güllelagerbehälter. Sie gilt bundesweit und hat die bisherigen länderspezifischen Regelungen ersetzt. Für den Bau von Lagerstätten für JGS wurde in diesem Zusammenhang festgelegt, dass nur zugelassene Bauteile, Bausysteme und Behälteranlagen verwendet werden dürfen. Nach einem langwierigen Prozess mit vielen Einzelprüfungen hat uns das DIBt im Jahr 2021 als bislang einzigen Hersteller von Stahl- und Edelstahlbehälter die DIBt-Zulassung erteilt.
Anwendungsbeispiele
Aus der Praxis
Ob in der Industrie, in der Abwasseraufbereitung, in der Landwirtschaft oder im Biogasbereich - Börger Edelstahlbehälter sind die wertstabile und wartungsfreie Lösung zur Lagerung von Flüssigkeiten.
Die hier aufgeführten Anwendungsbeispiele sollen Ihnen einen kleinen Eindruck der Vielfältigkeit der Börger Edelstahlbehälter verschaffen.
Abwasser für MAP-Fällung
Für die Fällung von Magnesiumammoniumphosphat (MAP) aus kommunalem Faulschlamm suchte eine Kläranlage nach geeigneten Behältern.
Bei diesem chemischen Prozess wird Phosphor zurückgewonnen. Der Kunde entschied sich für zwei Börger Edelstahlbehälter. Überzeugt hat ihn die Vielzahl möglicher Edelstahlqualitäten und die gute Beratung durch Börger. Nach genauer Analyse der Faulschlammzusammensetzung wurde der passende Edelstahl und der geeignete Dichtstoff ausgesucht. Dank der Segmentbauweise konnten die Behälter sehr schnell errichtet werden.

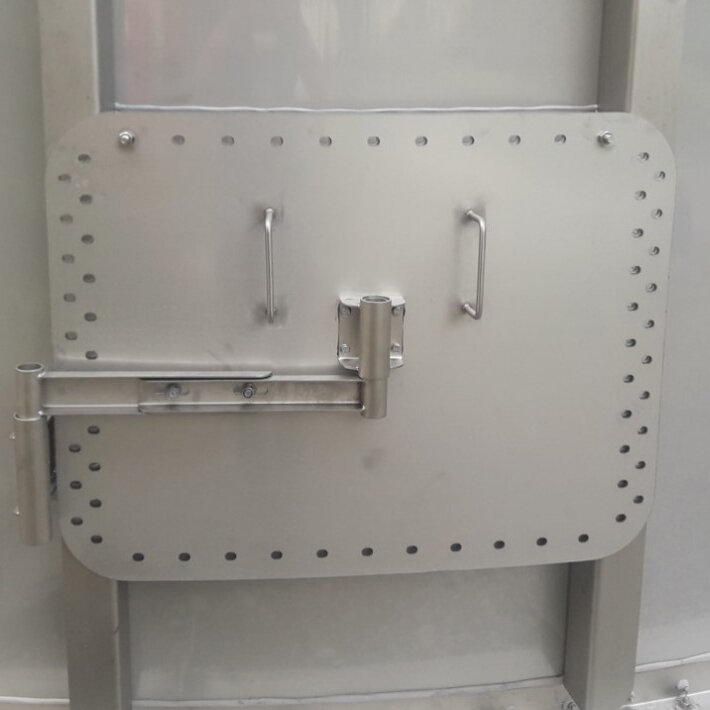

Die Behälter sind mit einer Isolierung und einer mehrfarbigen Trapezblechverkleidung versehen. Das gasdichte Edelstahldach schützt die Umgebung vor Emissionen. Durch die 1 m x 2 m großen Drucktüren in den Behältern kann der Kunde diese im entleerten Zustand sehr einfach begehen.
Sickerwasser
Eine Deponie suchte für die Lagerung des Sickerwassers der Anlage nach geeigneten Behältern. Die bislang eingesetzten PE-Behälter wurden zu klein.
Der Kunde entschied sich für drei Börger Edelstahlbehälter. Je nach Niederschlagsmenge fällt unterschiedlich viel Sickerwasser mit schwankenden Schadstoffkonzentrationen auf der Deponie an. Um den Edelstahl vor den oftmals stark konzentrierten Schadstoffen zu schützen, sind die Edelstahlbehälter von innen mit PEHD-Kunststoffbahnen ausgekleidet. An den horizontalen Schraubenverbindungen konnten die Kunststoffbahnen problemlos befestigt werden.
Dank der freitragenden Dächer konnte auf eine Dachstütze verzichtet werden. Das hat die Verlegung des Bodenbelages stark vereinfacht. Über die Mannlöcher in den Behältern können die halbjährlichen Überprüfungen einfach und unkompliziert durchgeführt werden.
Güllelagerung
Für die Lagerung von Gülle entschied sich ein Landwirt für zwei Börger Edelstahlbehälter mit einem jeweiligen Fassungsvermögen von 2.528 m³. Durch die Verwendung von zwei Behältern kann der Landwirt mit Hilfe eines speziellen Absetzverfahrens den Phosphorgehalt in der Gülle reduzieren.
Neben der hohen Qualität der Börger Behälter hat den Kunden vor allem die Wertbeständigkeit und die Möglichkeit die Behälter aufzustocken überzeugt.
Aufgrund der aktuellen Gesetzgebungen wurden die Behälter mit Emissionsschutzdächern ausgestattet. Bei Behältern ohne Dach ist eine Nachrüstung jederzeit problemlos möglich.
Fermenter
Für eine neue Biogas-Anlage suchte der Betreiber nach drei Behältern. Diese sollten als Rübenlager, Fermenter und Endlager dienen. Dabei sollte der Behälter für das Endlager ein Fassungsvermögen von 5.000 m³ haben.
Der Kunde entschied sich für drei Börger Edelstahlbehälter. Dabei überzeugten den Kunden vor allem die vielfältigen, individuellen Möglichkeiten der Börger Edelstahlbehälter. Aus einer Vielzahl der unterschiedlichsten Abdeckungen konnte der Kunde die für seine Zwecke idealen Lösungen wählen. So ist geplant, den Behälter für das Rübenlager in den nächsten Jahren aufzustocken und so die Lagerkapazität von derzeit 1.895 m³ auf 2.527 m³ zu erhöhen.
Die Wertstabilität der Edelstahlbehälter und die Möglichkeit, die Behälter zu demontieren und an anderer Stelle wieder aufzubauen geben dem Betreiber der Biogasanlage eine finanzielle Sicherheit, sollte gemäß des EEG die gesetzlich gesicherte Vergütung für den eingespeisten Strom nach 20 Jahren enden.
