Bioselect BS

Effectieve verdikking in een gesloten installatie

De Bioselect BS is speciaal ontworpen voor het effectief verdikken van mest en gistingsresten. In een volledig gesloten installatie verdikt de separator het invoersubstraat tot een vast concentraat met een drogestofgehalte van 5 - 22 %. De verdikkingsgraad is traploos instelbaar.

De Bioselect BS is verkrijgbaar in drie bouwgrootten.

Doordachte verdikken

De toevoerpomp verpompt het invoersubstraat in de Bioselect. Hier wordt de dikke fractie van de vloeibare fase gescheiden. De transportvijzel brengt de vaste fase naar de vastestofpomp.

De filtraatpomp pompt het vloeibare substraat voor verder gebruik. Door de capaciteit van de pompen te variëren, kan het drogestofgehalte (TS-gehalte) in het vaste concentraat worden gevarieerd. Het vaste concentraat blijft verpompbaar en wordt door de dikkestofpomp naar de gewenste opslagplek gepompt.

Zo werkt het

Het te verdikken substraat komt via de inlaatopening (1) in de Bioselect BS.

In de Bioselect draait een transportvijzel (2) omgeven door een spleetzeef (3). De waterige vloeistof stroomt door het filter in de buitenste ketel. Via de vloeistofafvoer (4) wordt het vloeibare substraat afgevoerd. De roterende vijzeleenheid transporteert de vaste bestanddelen naar het conische perskanaal (5). Die mondt uit in een dikkestofpomp (draaizuigerpomp) (6).

De dikkestofpomp zorgt voor de veilige afsluiting en het verpompen van de ingedikte massa (vast concentraat). Door het toerental van de pomp continu te veranderen kan de verdikkingsgraad traploos worden aangepast.

Foto's

De Bioselect BS overtuigt

De Bioselect BS is zeer veelzijdig inzetbaar.

Drie bouwgroottes en verschillende constructiemogelijkheden maken het tot de ideale oplossing voor vele toepassingen.

Voordelen

De Bioselect BS zal u overtuigen

Voor ieder bedrijf de juiste grootte

Om het scheiden voor elke bedrijfsgrootte economisch haalbaar te maken, bieden wij de Bioselect BS in drie bouwgroottes aan.

Model Capaciteit
Bioselect BS 40 tot 40 m³/h
Bioselect BS 75 tot 75 m³/h
Bioselect BS 150 tot 150 m³/h

Gepatenteerde technologie

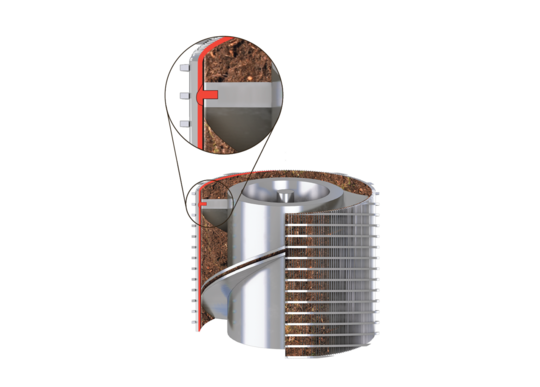

De transportvijzel heeft een profielgroef waarin vezels worden verzameld.

Dit "borsteloppervlak" voorkomt metaalwrijving tussen de transportvijzel en de spleetzeef. Bovendien zorgt de constant uitwisselende borstelvulling van de vijzel gegarandeerd voor een reiniging van de filterwand.

Bepaal de verdikkingsgraad

Afhankelijk van de beide draaizuigerpompen en de traploze toerentalverandering kan het gewenste ds-percentage exact worden bepaald.

Het droge stof gehalte kan via de de besturing traploos ingsteld worden tussen 12 en 22%, dit is ook mogelijk wanneer de machine in bedrijf is.

Geen geurvorming

Het verdikkingsproces vindt plaats in een volledig gesloten installatie.

Door het gesloten ontwerp kunnen er geen vloeistoffen en dus geen geur naar buiten ontsnappen.

Eén voor allen

De Bioselect BS kan voor het voeden van complexe installaties worden gebruikt. Via de verdeler (A) wordt het medium vanuit de gewenste opslagtank naar de Bioselect geleid.

De filtraatpomp (B) brengt het vloeibare substraat naar zijn bestemming. De ingedikte, nog verpompbare vaste stof wordt door de dikkestofpomp (C) gepompt voor verder gebruik.

MIP® = Maintenance in Place

Eenvoudig en ongecompliceerd

Het onderhoud aan de Bioselect BS wordt op de locatie van de separator uitgevoerd.

De schakelkast wordt eenvoudig opzij gezwenkt en de Bioselect wordt van de werkpositie naar de onderhoudspositie verplaatst. In de onderhoudspositie kan een ruimtebesparende vervanging van alle slijtdelen zeer eenvoudig worden uitgevoerd.

De onderhoudswerkzaamheden kunnen door de eigenaar zelf worden uitgevoerd. Eenvoudig, voordelig en snel.

Eenvoudig en individueel

Op verzoek produceert en programmeert onze elektrotechnische afdeling besturingstechniek die perfect op uw toepassing is afgestemd.



  • ideale coördinatie van de werking van alle componenten (bijv. toevoerpomp, versnijder, filtraatpomp, Bioselect)
  • perfecte werking van de Bioselect, zelfs wanneer de samenstelling van het medium verandert door de optimale besturing (gedoseerde belading)
  • regeling van pneumatische schijf, transportband, versnijder
  • opslag van bedrijfsgegevens (bedrijfsuren, doorvoer, etc.)
  • bescherming van het gehele systeem (drukbewaking, droogloopbeveiliging, functiebewaking, enz.)
  • integratie via bussysteem (Profinet, Profibus, etc.)
  • eenvoudige toegang en gebruikersbeheer via touchscreen
  • externe bediening door operator mogelijk via mobiel, WLAN, DSL (controle op afstand door Börger ook mogelijk)
  • etc.

Kwaliteit uit een hand

  • Plug and play, compleet aggregaat: De elektriciteit en leidingen aansluiten en u kunt aan de slag
  • "Alles uit een hand": Met perfect op elkaar afgestemde componenten voor optimaal gebruik
  • Ontwatering- en perskanaal zijn materiaalvriendelijk van elkaar gescheiden: Door deze speciale constructie wordt het spleetzeefbereik ontzien.

Toepassingsvoorbeelden

Uit de praktijk

De Bioselect BS wordt in zeer uiteenlopende gebieden gebruikt. Hier een kleine uittreksel.



Ingedikte ruwe mest voor biogasinstallatie

De eigenaar van een biogasinstallatie gebruikt de Bioselect BS om ruwe mest te verdikken vóór verwerking in zijn biogasinstallatie.

Een pomp verpompt de ruwe mest in de Bioselect BS. De Bioselect BS verdikt de ruwe mest.

De verdikte fase heeft een zeer hoog energieniveau. Met behulp van een pomp wordt het medium in de vergister gepompt. Het vloeibare substraat wordt voor verder gebruik naar de definitieve opslagfaciliteit geleid.

Technische gegevens
Börger
Bioselect BS
Medium
Ruwe mest

Circulatiemateriaal dikker maken

In een Westfaalse biogasinstallatie wordt de Bioselect BS gebruikt om vloeistof uit de vergister te verwijderen.

Een pomp pompt het circulatiemedium vanuit de vergister naar de Bioselect BS. De BS verdikt het medium en pompt het vaste concentraat met bijv. 15 % TS-gehalte terug naar de vergister of in de secundaire vergistingstank.

Het vloeibare substraat wordt naar de definitieve opslagfaciliteit of voor verdere verwerking gepompt.

Technische gegevens
Börger
Bioselect BS
Medium
Recirculatiemedium
